1.產品描述
CC920汽車ECU模擬器是基于標準OBD2接口、汽車BCM控制單元、汽車防盜系統等通訊協議，模擬汽車診斷接口輸出特定格式協議的一款模擬器，是目前市面非常強大，模擬協議非常全的ECU模擬器。能為開發汽車總線產品的技術人員提供很高的參考價值，大大減少開發難度及周期，也能為汽車專業廣大院生及個人愛好者提供參考，加深理解及領會汽車總線系統。是汽車總線OBD系列產品開發的必備利器。CC920支持ISO14230、ISO15765協議。CC920供電連接簡單。只需通過DC接口提供12V供電。攜帶便捷,使用方便。可以模擬汽車的各種真實運行狀態、熄火、點火等?？梢阅M多種不同品牌汽車的ECU系統及BCM車身控制系統、防盜系統，可以真實的模擬各種汽車故障。模擬多個汽車故障碼，原始而真實的模擬器汽車ECU環境。為OBD開發人員提供真實的開發載體。模擬器配合車云網系CC3xx CAN模塊、CC4xx CAN解碼盒、CC5xx OBD智能終端、CC6xx OBD WIFI終端、CC7xx TBOX終端，生產測試只需3秒，大大縮短了OBD產品的生產測試時間。可模擬的主要功能汽車ECU模擬器汽車發動機模擬器汽車ECU數據讀取顯。
協議支持：
支持ISO14230 快速初始化協議
支持ISO14230 5波特率初始化協議
支持ISO15765 CAN500K標準協議

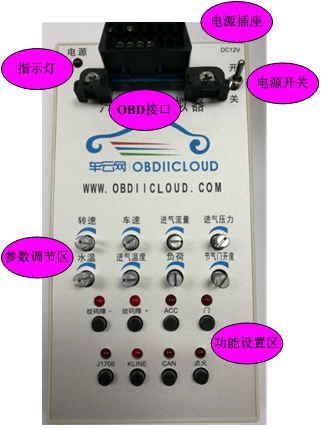

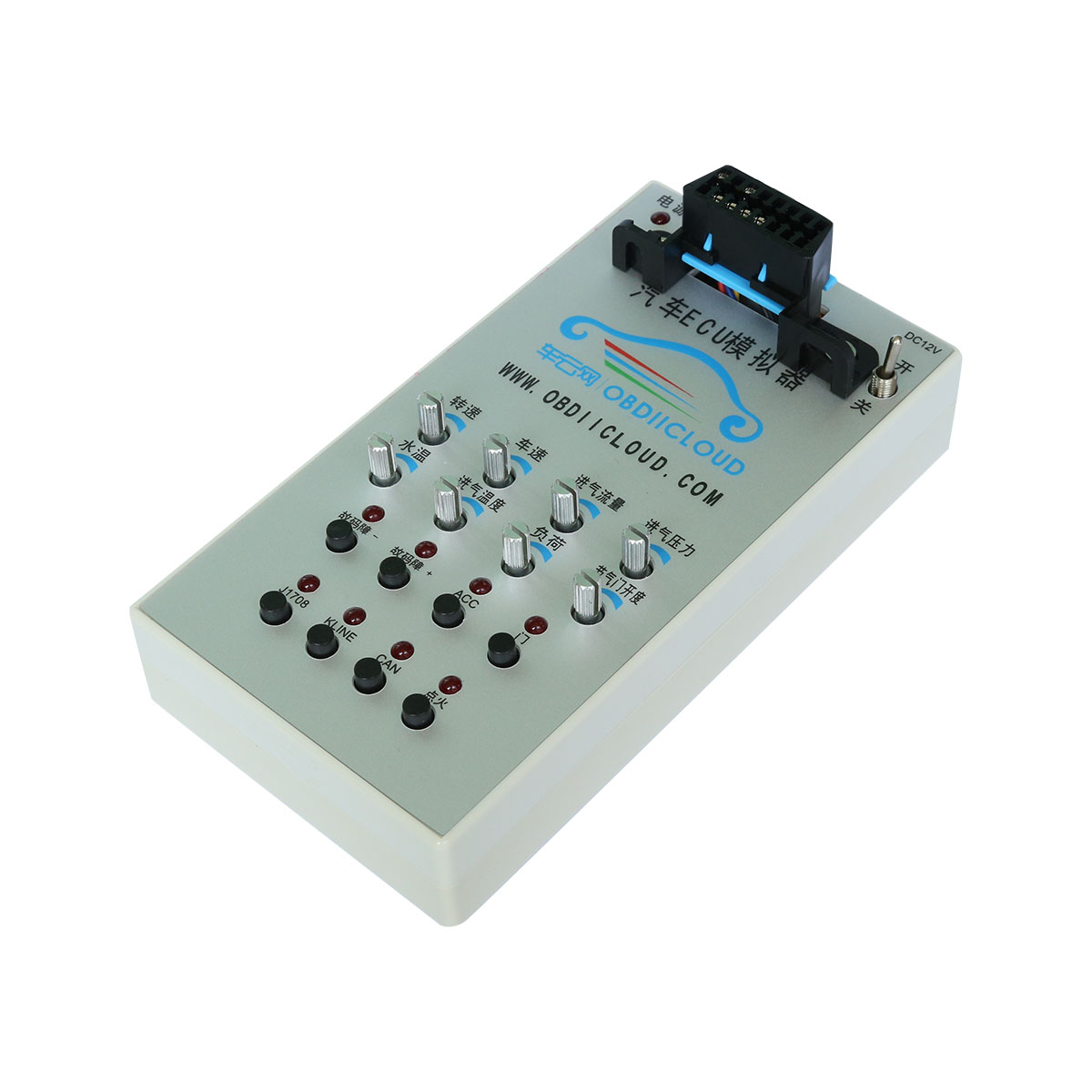

2.汽車ECU模擬器面板功能
OBD接口：用于測試設備協議模擬輸出口，對連接到此接口上的設備輸出各種汽車模擬協議。
電源指示燈：用于指示外部12V/24V電源供電指示
電源開關：對模擬器電源通斷控制
參數調節旋鈕區
轉速： 往右旋轉編碼開關，轉速增加，往左旋轉編碼開關，轉速減少，往下按編碼開關，轉速置零，上電默認2000轉/分
車速： 往右旋轉編碼開關，車速增加，往左旋轉編碼開關，車速減少，往下按編碼開關，轉速置零，上電默認50KM/H
進氣流量：往右旋轉編碼開關，進氣流量增加，往左旋轉編碼開關，進氣流量減少，上電默認140g/S
進氣壓力：往右旋轉編碼開關，進氣壓力增加，往左旋轉編碼開關，進氣壓力減少，上電默認50kPa
水溫： 往右旋轉編碼開關，水溫增加，往左旋轉編碼開關，水溫減少，上電默認90攝氏度
進氣溫度：往右旋轉編碼開關，進氣溫度增加，往左旋轉編碼開關，進氣溫度減少，上電默認45攝氏度
負荷： 往右旋轉編碼開關，負荷增加，往左旋轉編碼開關，負荷減少，上電默認30%
節氣門開度：往右旋轉編碼開關，節氣門開度增加，往左旋轉編碼開關，節氣門開度減少，上電默認20%
功能按鈕區
故障碼-：按一下，故障碼減少一個，無故障碼，燈亮起，有故障碼，燈熄滅。
故障碼+：按一下，故障碼增加一個，有故障碼，燈亮起，無故障碼，燈熄滅。
ACC： 按一下按鈕，燈亮起，總線模擬ACC打開狀態，再按一下，燈熄滅，總線模擬ACC關閉狀態，上電默認關閉。
門： 按一下按鈕，燈亮起，總線模擬門打開狀態，再按一下，燈熄滅，總線模擬門關閉狀態，上電默認關閉。
J1708： 保留按鍵，用于商用車協議模擬。
KLINE： 按一下按鈕，燈熄滅，KWP總線關閉，再按一下，燈亮起，KWP總線打開，用于選擇模擬協議的輸出，上電默認為KWP總線開啟狀態。
CAN： 按一下按鈕，燈熄滅，CAN總線關閉，再按一下，燈亮起，CAN總線打開，用于選擇模擬協議的輸出，上電默認為CAN總線開啟狀態。
點火： 按下此按鈕，點火指示燈亮起，OBD接口供電電壓輸出下降到9V；松開按鈕，指示燈熄滅，輸出電壓恢復正常電壓。此功能用于模擬車輛點火過程中的電壓跌落特征。
3.應用領域
汽車總線研發企業 車聯網企業 車載產品生產工廠 OBD設備廠商
GPS定位器廠家 科研教育培訓 高校實驗室 個人發燒友
4.技術指標
|
機械參數 |
180 |
180mm（長） x 95mm（寬） x 35mm（高） |
|
重量 |
260g |
|
|
接口 |
OBD接口：標準16pin OBD II DC供電接口： DC-025M 插座 5.5-2.1/2.5MM 數據調節：編碼開關、輕觸按鈕 |
|
|
模擬診斷協議 |
ISO 14230-4 ISO 15765 |
|
|
電源 |
工作電壓 |
9-36VDC |
|
最大工作電流： |
<200mA |
|
|
環境參數 |
工作溫度 |
-20℃ ~ +70℃ |
|
存儲溫度 |
-40℃ ~ +85℃ |
|
|
濕度 |
5%～95%（不結霜） |
|
|
濕熱 振動 |
GBT2423 JTT794 GB/T28046 GB/T28046.2 |
|
|
電磁兼容 |
符合GB/T17619、GB/T18655、GB/T19951、GB/T21437等要求 |
|

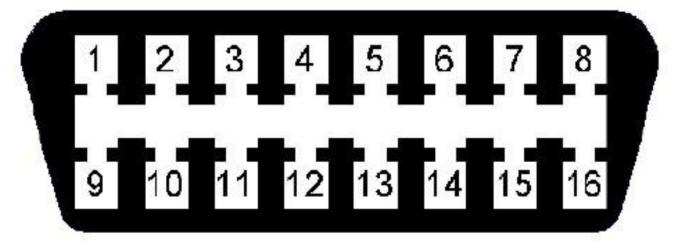

5.OBD接口定義
OBD接口pin腳定義如下
OBD_PIN4----------GND
OBD_PIN5----------EARTH
OBD_PIN6----------ISO15765_CANH
OBD_PIN7----------KLINE
OBD_PIN14---------ISO15765_CANL
OBD_PIN16---------VBAT
